Kuinka luutavat koneet turvallisuuslaitteineen suojaa käyttäjiä käytön aikana

Työkohtasuojat: Välttämätön fyysinen suojelu luuytimen sahoissa

Staattiset ja dynaamiset teräsuojat: Suunnitteluperiaatteet suoraa kosketusta estävien ratkaisujen toteuttamiseksi

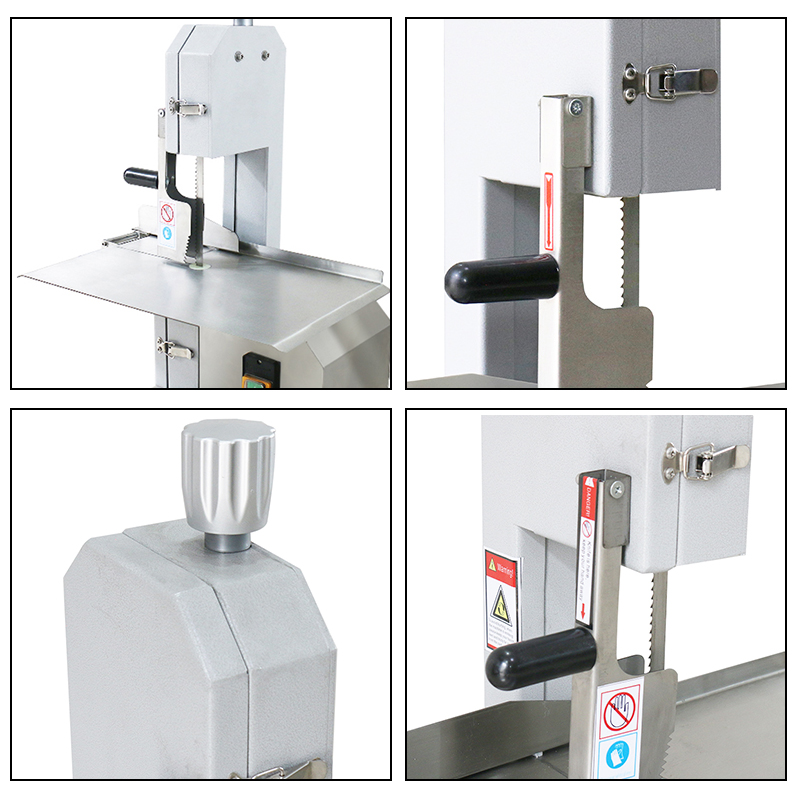

Käyttöpiste—tarkka alue, jossa terä koskettaa tuotetta—on luuympäröintikoneen korkeimman riskin alue ja vaatii tehokkaimman suojauksen. Staattiset suojat ovat kiinteitä, ei-liikkuvia esteitä, jotka käärelevät teräkokoonpanon täysin ja jättävät ainoastaan leikkaukseen tarvittavan vähimmäisaukon. Niitä valmistetaan yleensä ruostumattomasta teräksestä tai korkean iskunkestävyyden omaavasta polycarbonaatista, ja niiden on oltava turvallisesti kiinnitettyjä estääkseen sekä tahallisesti että värähtelyn aiheuttamalla löystymisellä tapahtuvan manipuloinnin. Dynaamiset suojat, kuten itse säädölliset suojakilvet, nousevat automaattisesti, kun käyttäjä työntää tuotetta eteenpäin, ja vetäytyvät välittömästi leikkauksen jälkeen—takaen jatkuvan suojauksen ilman manuaalista puuttumista. Molemmat suojatyypit täytyy suunnitella siten, että ne täyttävät OSHA 1910.212(a)(3)(ii):n vaatimuksen—niiden on estettävä käyttäjän minkä tahansa kehonosan pääsy vaaravyöhykkeeseen. Koska luupätkät ja lika osuvat suojiin korkealla nopeudella, niiden materiaalien ja kiinnitysten on kestettävä toistuvaa iskua ilman halkeamia, taipumia tai irtoamista. Hyvin suunniteltu suoja ei koskaan uhkaa turvallisuutta käytettävyyden takia—se pysyy ehjänä, toimintakykyisenä ja tehokkaana joka päivä intensiivisessä käytössä.

Suojarenkaat, säädettävät suojakilvet ja syöttökulman rajoittimet – turvallisuuden ja käytettävyyden tasapainottaminen

Suojarenkaat muodostavat jatkuvan kehänmuotoisen esteen pyörivien terien ympärille, kun taas säädettävät suojat mahdollistavat käyttäjän mukauttaa terän näkyvyyttä eri kokoisille tuotteille – erityisen hyödyllistä epäsäännömillä leikkauksilla – ja niitä voidaan siirtää ilman työkaluja. Syöttökulman rajoittimet ohjaavat tuotteen lähestymistä terään, estäen vaarallisen sivusuuntaisen kuormituksen ja pakottaen turvallisemman käden sijoituksen. Tärkeintä on säilyttää suojaus ilman, että ergonomia tai tuottavuus kärsivät: suoja, joka aiheuttaa epämukavaa asentoa, lisää liukumisen tai rasituksen riskiä. ANSI B11.19 -standardi korostaa käytännöllisyyttä – suojat täytyy suunnitella siten, että niitä käytetään johdonmukaisesti ja oikein. Ominaisuudet kuten nopeasti irrotettavat mekanismit puhdistusta varten, säätö ilman työkaluja ja optinen läpinäkyvyys (esim. polykarbonaatti anti-haurastumassa pinnoitteessa) varmistavat, että käyttäjä näkee leikkauslinjan selvästi ja voi säätää suojaa sekunneissa. Kun käytettävyys ja turvallisuus ovat linjassa, suojausten ohitus ei ole enää tarpeen – ja tapaturmien määrä laskee merkittävästi, jopa suuritehoisissa kaupallisissa keittiöissä.

Vaarallisen liikkeen hallinta: Suojelu pyörivien ja vaihtelevien liikkeiden aiheuttamilta riskeiltä luupiirtojen koneissa

Luupiirtojen koneessa pyörivän, vaihtelevan ja poikittaisen liikkeen yhteenkuuluminen muodostaa erityisen monimutkaisen vaaraprofiilin. Riittämätön liikkeen hallinta aiheuttaa lähes puolet kaikista pyörivän laitteiston aiheuttamista vammoista – mikä tekee integroitujen turvatoimien välttämättömiä.

Kuinka pyörivät terät, vaihtelevat käsivarret ja poikittainen liike muodostavat vammaantumisreittejä

• Pyörivät terät ja akselit aiheuttavat voimakkaita tarttumavoimia. Löysät vaatteet, hanskat tai hiukset, jotka joutuvat tarttumaan terän ja koteloituksen väliseen puristuspisteeseen, voivat aiheuttaa vakavia leikkausvammoja tai amputaatioita.
• Vaihtelevat käsivarret , kuten leikkausvaunut tai työntömekanismi, muodostavat ansakointialueita. Käyttäjän käsi tai käsivarsi voi jäädä jumiin liikkuvan osan ja kiinteän rakenteen väliin – mikä johtaa puristusvammoihin jokaisella iskulla.
• Poikittainen liike , jota esiintyy rautatiekiskoilla tai kuljetusnauhalla toimivissa syöttöjärjestelmissä, muodostaa liikkuvia puristuspisteitä ketjupyörissä, rullissa ja ohjauskanavissa – aiheuttaen leikkaus- ja vetämisvaaroja hyvin vähän varoituksen kanssa.

Nämä liiketyypit harvoin esiintyvät eristyksissä; niiden yhtäaikainen esiintyminen moninkertaistaa vaaraa. Pyörivä terä voi heittää siruja juuri silloin, kun palauttava käsivarsi avaa uuden puristuspisteen – mikä edellyttää monitasoista, koordinoitua suojelua, ei yksittäisiä ratkaisuja.

Yhdennetyt turvatoimet – sirujen sisältämisestä liikkuvien osien erottamiseen

Tehokas liikkeen hallinta alkaa kiinteillä suojauslaitteilla , jotka kiertävät täysin terät ja voiman siirto-osat ruuvattujen tai hitsattujen ruostumattoman teräksen koteloiden avulla, jolloin suora pääsy poistuu kokonaan. Jos ladattaessa tarvitaan aukkoja, kytkentäsuojat katkaise virta välittömästi, jos laite siirtyy – vaikka vain hieman – estäen tahattoman kosketuksen huollon tai säädön aikana.

Epäpuhtauksien sisältäminen on suunnittelun osa: polycarbonaattisuojat ja kulmassa olevat sirujen poistimet ohjaavat luusiruja ja leikkuunestettä pois käyttäjän näkökentästä säilyttäen kuitenkin täyden näkyvyyden leikkauslinjalle. Palauttaviin käsivarsiin liittyvissä järjestelmissä teleskooppiset pakkoputket tai harmonikamaiset suojakotelot peittävät kokonaan lineaariset liukupinnat, ja siirtymäherkkä rajakytkin pysäyttää liikkeen, jos suojauksen tehokkuus heikkenee. Yhdessä nämä toimet muodostavat yhtenäisen fyysisen ja toiminnallisen esteen, joka on aktiivinen kaikissa sahan leikkauskierron vaiheissa.

Toissijaiset turvajärjestelmät: turvallisuuden vahvistaminen hätäohjaimilla ja mekaanisella vakautuksella

Toissijaiset turvajärjestelmät lisäävät kriittistä varmuutta, kun ensisijainen suojaus ohitetaan tai kun odottamattomia tapahtumia sattuu. Käyttöliittymän koko pituudelta sijoitetut hätäpysäytysohjaimet (esim. kämmenpadat, polvitarpeet, jalkapäät) pysäyttävät terän alle 100 millisekunnissa aktivoitaessa – suunniteltu siten, että käyttäjä voi käynnistää ne irrottamatta työkappaletta tai menettämättä tasapainoaan. Mekaaninen stabilointi vähentää lisäksi riskejä: tarkasti suunnitellut kiinnitysjärjestelmät pitävät luuta tai materiaalia paikoillaan, estäen äkillisiä siirtymiä, jotka voisivat vetää käsiä terän suuntaan.

Kahden käden ohjaimet varmistavat turvallisen sijoittelun vaatimalla samanaikaista aktivointia ja jatkuvaa painetta – molemmat kädet pysyvät näin hyvin kaukana vaaravyöhykkeestä korkean riskin leikkausvaiheen aikana. Luuympärityskoneissa tämä yhdistetään yleensä aikaviiveelliseen releeseen, joka pysäyttää toiminnan 200 millisekunnin sisällä, jos jompikumpi käsi poistetaan, estäen näin kiertotavat. Kuitenkin kahden käden ohjaimet eivät yksinään suojaa läheisessä olevia henkilöitä eivätkä estä työntekijän ulottumista koneen sisälle jakson jälkeen – siksi niitä käytetään tehokkaimmin yhdessä fyysisten esteiden ja läsnäolon tunnistamiseen perustuvien laitteiden, kuten valesuodattimien, kanssa.

Kun toissijaiset järjestelmät on integroitu asianmukaisesti, ne tekevät enemmän kuin vain reagoivat – ne muokkaavat käyttäytymistä. Tietoisuus siitä, että käsikontrollin vapauttaminen pysäyttää terän heti tai että hätäpalkin painaminen pysäyttää kaiken liikkeen, rohkaisee harkittua tahdintaa ja kurinalaista tekniikkaa. Laitokset, jotka yhdistävät vahvan ensisijaisen suojauksen reagointikykyisiin toissijaisiin ohjauksiin ja mekaaniseen vakautukseen, raportoivat jatkuvasti suurimman laskun leikkausvammoissa luunleikkuulaitteissa.

Säädösten noudattaminen ja luunsaahan liittyvän koneen suojausten todellinen tehokkuus

OSHA 1910.212 ja ANSI B11.19: Tärkeimmät vaatimukset luunsaahan liittyvän koneen toimintapaikan suojaamiseen

OSHA 1910.212 vaatii, että luuterasoissa esiintyvät käyttökohtaiset vaarat on täysin suojattava estääkseen käyttäjän kehonosan pääsyn vaaravyöhylle käytön aikana. Suojauslaitteet on kiinnitettävä luotettavasti, niiden ei saa aiheuttaa uusia vaaroja (esim. teräviä reunoja) ja niiden on kestettävä käyttövoimia – mukaan lukien luupalojen iskut ja terän värähtely. Luuterasoissa tämä tarkoittaa kiinteitä tai säädettäviä teräsuojia, joita käytetään usein yhdessä läpinäkyvien polycarbonaattisuojien kanssa näkyvyyden säilyttämiseksi ilman suojaustason heikentämistä.

ANSI B11.19 täsmentää näitä odotuksia suorituskyvyn perusteisilla kriteereillä: suojat eivät saa taipua yli 2 mm voimalla 1 000 N, turvakytkimet täytyy katkaista virta enintään 100 ms:n sisällä suojan siirtymästä, ja irrotettavien suojien täytyy olla turvakytkettyjä estääkseen koneen käynnistymisen avoimessa tilassa. Tärkeintä on, että standardi vaatii dokumentoidun riskinarvioinnin – koska luukkupuristimet pyörivät erittäin korkealla nopeudella ja terä voi rikkoutua, suojat täytyy arvioida niin, että ne kestävät lentäviä kappaleita. Noudattaminen ei ole vapaaehtoista: OSHAn koneiden suojausvaatimusten rikkomukset olivat vuonna 2023 yleisimmistä kymmenestä standardista, joista annettiin varoituksia yli 1 400 kappaletta. Teollisuuslaitokset, jotka toteuttavat nämä vaatimukset kokonaisvaltaisesti – ei vain tarkistusruutujen muodossa vaan suunniteltuina järjestelminä – saavuttavat mitattavia tuloksia: tarkastukset osoittavat jopa 70 %:n vähentymisen kosketusvammoissa. Lopulta OSHA- ja ANSI-standardit muuttavat suojauksen passiivisesta laitteesta valvottavaksi, elämän pelastavaksi esteeksi käyttäjän ja terän välille.

UKK-osio

Mikä on leikkuukohdan suojaus luunleikkauskoneessa?

Se tarkoittaa turvatoimia, joiden tarkoituksena on suojata käyttäjiä vaaroilta siinä kohdassa, jossa terä kohtaa tuotteen. Tähän kuuluvat sekä staattiset että dynaamiset teräsuojauslaitteet, jotka estävät suoran pääsyn terään samalla kun kone toimii tehokkaasti.

Mitä ovat staattiset ja dynaamiset teräsuojauslaitteet?

Staattiset suojauslaitteet ovat kiinteitä esteitä, jotka kiertävät terän, kun taas dynaamiset suojauslaitteet ovat liikkuvia suojia, jotka säätäytyvät automaattisesti käytön aikana varmistaakseen jatkuvan suojauksen ilman manuaalista vaivannäköä.

Mitkä turvatoiminnot estävät sotkeutumista luunleikkauskoneissa?

Pyörivät terät, takaisin- ja eteenliikkuvat käsivarret sekä poikittaisliikkeet voivat aiheuttaa vaaroja. Turvatoiminnot, kuten kiinteät kotelot, lukitut suojauslaitteet ja jätteiden sisältämisominaisuudet, ovat välttämättömiä sotkeutumisen ja vammojen ehkäisemiseksi.

Kuinka toissijaiset turvajärjestelmät toimivat luunleikkauskoneissa?

Toissijaiset turvajärjestelmät, kuten hätäpysäytysohjaimet ja kahden käden ohjausmekanismit, tarjoavat lisäsuojaa. Ne voivat pysäyttää terän liikkeen välittömästi hätätilanteissa ja varmistaa turvalliset käyttömenettelyt.

Miksi OSHA- ja ANSI-standardien noudattaminen on tärkeää?

OSHA 1910.212 - ja ANSI B11.19 -standardien noudattaminen varmistaa, että luuterät on varustettu riittävillä turvatoimilla, mikä vähentää merkittävästi vammariskiä ja edistää turvallisempaa työympäristöä.
